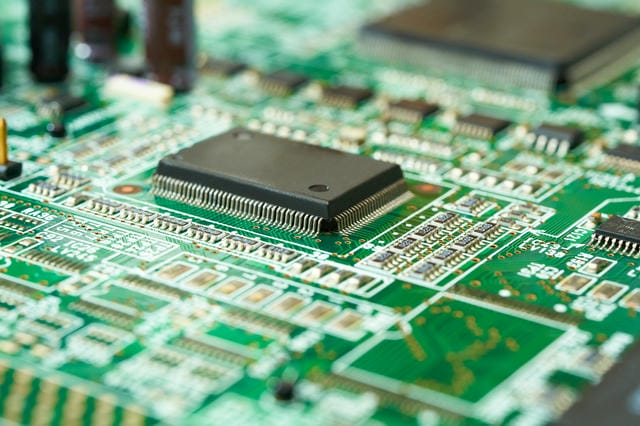

電子機器の中核をなす電子回路は、日常生活から産業分野に至るまで、さまざまな用途で幅広く用いられている。この電子回路を効率よく実装するために重要な部品が、いわゆる基板である。なかでも主流となっているのが電子回路の設計や量産性、機器全体の小型化、信頼性向上などに不可欠な存在である。現在における多様な電子製品の要となる部材と言える。一枚の基板が果たす役割は多い。
まず、構造の観点からみると、絶縁性を有する板材がベースに使われ、表面には微細な導体パターンが形成されている。導体パターンによって電子部品同士が所定の回路構成でつながれ、電子機器の心臓部として機能する。こうした構造は、初期は手作業による配線や半田付けが主流であった時代とは大きく異なる。規格化されたレイアウトや生産プロセスの標準化といった側面から見ても、この基板の誕生は電子産業に革命的変化をもたらした。製造工程は複雑だが、高度な品質管理と設計技術の発展に支えられている。
一般的に、まずコンピューターを使って回路図と基板の設計がなされる。その設計データが工場に渡されると、自動化された設備で絶縁ベース材料の上に導体となる金属箔が張り付けられる。次に、フォトレジストと呼ばれる感光剤を塗布し、紫外線などを使って設計どおりの回路パターンを露光する。現像、エッチングを経て不要な金属部分が除去され、パターンが浮かび上がる。その後、部品の取り付け穴を精密なドリルで加工する。
表面仕上げや耐熱性、絶縁性を高めるためのコーティング処理も施され、最終的な検査が終われば、完成品として電子部品実装へと進む。回路レイアウトや規模は用途によって千差万別である。単純な機能しか持たない小型機器向けのものから、コンピューター・通信装置など大規模な処理が必要な装置向けには多層構造が採用されている。多層基板では、ベース材料と回路パターンを交互に重ね合わせ、より高密度な配線を可能とする。これにより、省スペース化や高機能化という市場の要求に応じて、対象となる製品の多様化にも柔軟に対応できるようになってきた。
品質の維持とコスト管理も、この分野では重要な課題である。大量生産を行う際は歩留まりの向上や材料ロス低減が強く求められる。また、信頼性確保のための検査体制―外観や導通チェック、高温・高湿条件下での試験など―が徹底されている。こうした品質保証体制を構築できるかどうかが、メーカーの競争力にも直結するといえる。このような厳格なプロセスをクリアした製品のみが、スマートフォンや家電、医療機器などさまざまな最終製品へと組み込まれていく。
技術の進歩につれ、その設計ツールや自動化設備も目覚ましく発展している。専用ソフトを使った三次元設計や配線シミュレーション、さらには部品配置や回路最適化までもが数値的に管理されている。これにより設計ミスの低減や新製品の開発速度向上にも貢献している。また、AIや自動検査装置を活用する取り組みも進み、より高い品質が求められる分野では、微細加工や高密度実装技術が進化し続けている。多様化する電子製品市場では、少量多品種生産や試作対応など柔軟な生産体制への要求も高まっている。
これに応じて、短納期化やコスト圧縮などの対応力を高めているメーカーが存在感を増している。たとえば、一部では環境配慮型材料を使った基板やリサイクル対応を考慮したプロセス、不良品削減のためのリアルタイム監視システムなど、独自の付加価値を追求する動きもある。今後は、さらなる回路の高密度化、小型化、そして新素材の活用など、持続可能な発展を模索しながら挑戦が求められるだろう。自動車の高度化や情報通信機器の進展、医療装置の高度化など、市場の要望はさらに厳しくなることが予想される。しかし、長年にわたって培われてきた技術力・設計力・品質管理の蓄積が、それぞれの分野で信頼の礎となっており、今後も電子産業の根幹を支え続けるに違いない。
これらの歴史や技術、将来展望を踏まえることで、より一層の発展が期待されている。
